FB26 OUT PRSCommon outputs







Netzwerk 1: Pre-Setting

      O     "HMI KEY".P01.VC641.F14_set_rapid_traverse

      O     "HMI KEY".P02.VC824_6.F14_set_rapid_traverse

      O     "HMI KEY".P03.HC800.F14_set_rapid_traverse

      O     "HMI KEY".P04.VC810.F14_set_rapid_traverse

      =     #CMD_fast_onoff







Netzwerk 2: Y640 Pressure sequence valve

      O     "A01 VC641 Y641 HP"

      O     "A01 VC641 Y642 WP"

      O     "A03 HC800 Y800 WP"

      O     "A03 HC800 Y801 HP"

      O     "A02 VC824 Y824 Li WP"

      O     "A02 VC824 Y825 Li HP"

      O     "A02 VC826 Y826 Re WP"

      O     "A02 VC826 Y827 Re HP"

      O     "A04 VC810 Y810 WP"

      O     "A04 VC810 Y811 HP"

      =     #CMD_onoff



      U     #CMD_onoff

      U     #CMD_fast_onoff

      U     "E00 9S2 ACT CH1"

      =     "A00 Y640 HV HP"







Netzwerk 3: Y643 Suction valve

      O     "A01 VC641 Y641 HP"

      O     "A02 VC826 Y827 Re HP"

      =     "A00 Y643 HV WP"







Netzwerk 4: Y681 Quantity witching

      U     "A01 VC641 Y641 HP"

      U     "E00 9S2 ACT CH1"

      =     "A01 Y681 HV WP"







Netzwerk 5: 1M1 Oil pump

      CALL  "MOT 1DR CLASSIC"

         CMD_ONOFF :="M00 CntrlVoltage onoff"

         FD_BACK   :="E00 1M4 FdBack"

         MCB       :="E00 1M4 MSS"

         ESTOP     :="E00 NH E10 RM"

         ACK_FLT   :="M00 ACK Imp"

         MOT_CR    :="A00 1M4 MainCR"

         DRIVE     :=#"1M4"

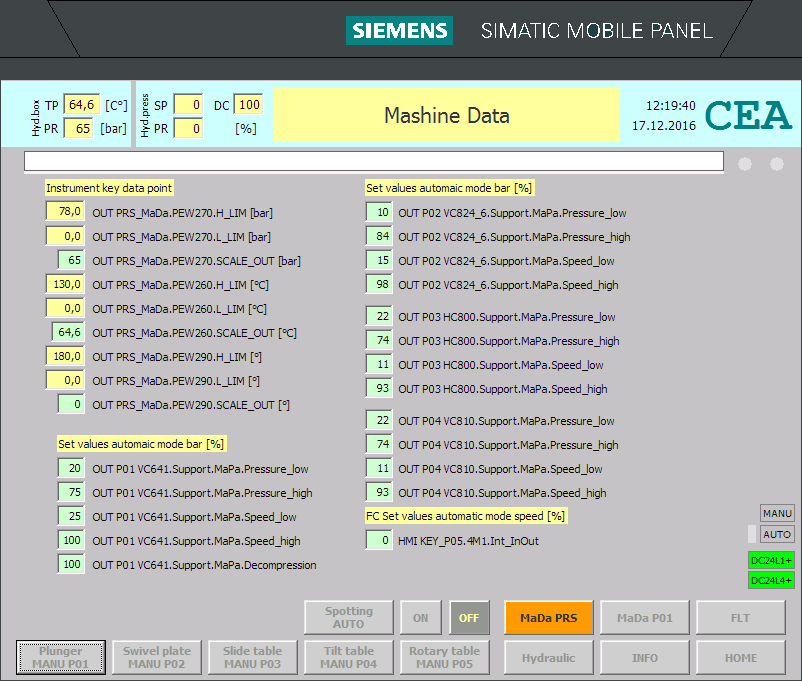

Netzwerk 6: PEW270 Oil Pressure 0-50 bar scaling

      L     "E00 DR270 Öl":P

      T     #tmp_integer_convertor



      L     #MaDa.PEW270.H_LIM

      L     #MaDa.PEW270.L_LIM

      ==R

      SPB   m040

      -R

      L     0.0

      <R

      SPB   m040

      POP

      T     #tmp_save_diff

      L     #tmp_integer_convertor

      ITD

      DTR

      L     #PEW270_27648       // 27648=50bar

      /R

      L     #tmp_save_diff

      *R

      L     #MaDa.PEW270.L_LIM

      +R

      TRUNC

      T     #MaDa.PEW270.SCALE_OUT







Netzwerk 7: PEW260 Oil temperature 0-130°C scaling

m040: L     "E00 TP260 Öl temp":P

      T     #tmp_integer_convertor



      L     #MaDa.PEW260.H_LIM

      L     #MaDa.PEW260.L_LIM

      ==R

      SPB   m050

      -R

      L     0.0

      <R

      SPB   m050

      POP

      T     #tmp_save_diff

      L     #tmp_integer_convertor

      ITD

      DTR

      L     #PEW260_27648       // 27648=130°

      /R

      L     #tmp_save_diff

      *R

      L     #MaDa.PEW260.L_LIM

      +R

      T     #MaDa.PEW260.SCALE_OUT







Netzwerk 8: PEW290 Angel 0-360° scaling

m050: L     "E02 W290 SchP":P

      T     #tmp_integer_convertor



      L     #MaDa.PEW290.H_LIM

      L     #MaDa.PEW290.L_LIM

      ==R

      SPB   m060

      -R

      L     0.0

      <R

      SPB   m060

      POP

      T     #tmp_save_diff

      L     #tmp_integer_convertor

      ITD

      DTR

      L     #PEW290_27648       // 27648=360°

      /R

      L     #tmp_save_diff

      *R

      L     #MaDa.PEW290.L_LIM

      +R

      TRUNC

      T     #MaDa.PEW290.SCALE_OUT







Netzwerk 9: YAW280 + YAW286 + YW284 Set point HP

m060: U     #CMD_onoff

      UN    "A00 Y640 HV HP"

      SPB   m030

      L     0

      T     "HMI KEY".PRS.YAW280.Int_InOut

      T     "A00 YW280 OilQuant WP":P

      U     #CMD_onoff

      SPB   m030

      T     "HMI KEY".PRS.YAW286.Int_InOut

      T     "A00 YW286 OilPress WP":P

m030: U     "M00 CntrlVoltage onoff"

      SPB   m031

      T     "HMI KEY".PRS.YAW286.Int_InOut



      T     "A00 YW286 OilPress WP":P

      L     27648                // 276.48=100%

      T     "A00 YW284 DeComp WP":P

      L     100

      T     "HMI KEY".PRS.YAW284.Int_InOut

      BEA







Netzwerk 10: YAW286 Pump pressure WP

m031: L     "HMI KEY".PRS.YAW286.Int_InOut

      ITD

      DTR

      L     276.48               // 276.48=100%

      *R

      RND

      T     "A00 YW286 OilPress WP":P// YAW286







Netzwerk 11: YAW280 Oil quantity (speed) WP

      L     "HMI KEY".PRS.YAW280.Int_InOut

      ITD

      DTR

      L     276.48               // 276.48=100%

      *R

      RND

      T     "A00 YW280 OilQuant WP":P







Netzwerk 12: YAW284 Decompression

      L     "HMI KEY".PRS.YAW284.Int_InOut

      ITD

      DTR

      L     276.48               // 276.48=100%

      *R

      RND

      T     "A00 YW284 DeComp WP":P
